1. Termék mag

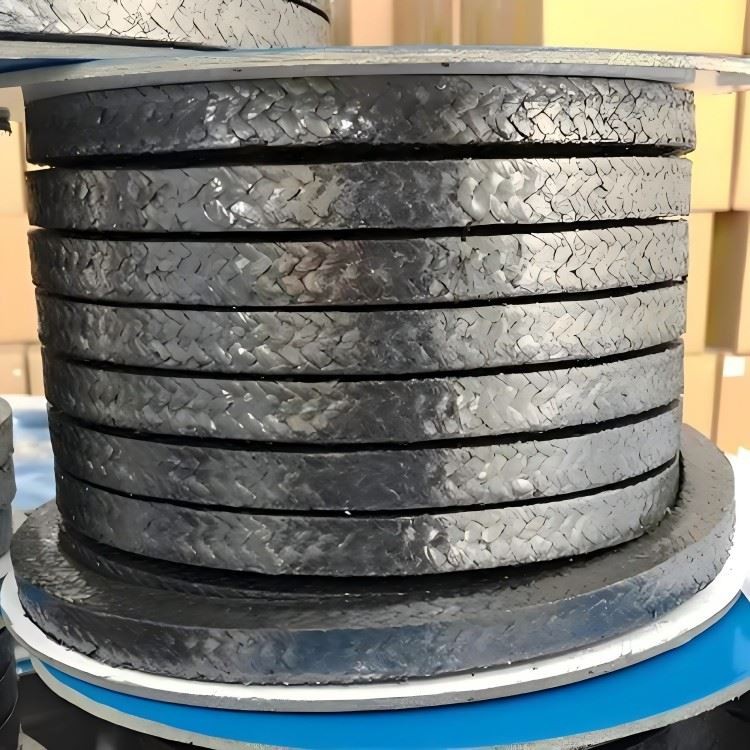

A megerősített grafitszalag egy nagy -teljesítményű kompozit szalag, amelyet nagy-tisztaságú expandálható grafit (karbontartalom 99%-nál nagyobb vagy egyenlő) erősítő szubsztrátumok (üvegszál, fémfólia vagy szintetikus szál) keverésével állítanak elő. Megőrzi a grafit hővezető képességét, hőmérsékletállóságát és kémiai tehetetlenségét, miközben megoldja a közönséges grafitszalag gyenge szakítószilárdságának problémáját, amely alkalmas nagy-nyomású, dinamikus és nagy{5}}szilárdságú forgatókönyvekhez.
2. Alapvető jellemzők
Fokozott mechanikai szilárdság: A szakítószilárdsága 3-5-szöröse a közönséges grafitszalagénak; szakítószilárdság 8 MPa vagy annál nagyobb, telepítés vagy használat során nem könnyű eltörni, alkalmazkodik a nagy-nyomású tömítéshez (30 MPa-ig).
Kiváló hő- és kémiai teljesítmény: -síkbeli hővezetőképesség 80–150 W/(m・K); 耐温 - 200~2800 fok (inert környezet), 450 fok (levegő); ellenáll a savaknak, lúgoknak és szerves oldószereknek, nem tartalmaz korrozív szennyeződéseket.
Jó rugalmasság és tömítés: Még mindig hajlítható és illeszkedik a szabálytalan felületekhez; tömörítési arány 15–40%, visszapattanási arány 20% vagy annál nagyobb, hatékonyan kompenzálja a hézagokat és megakadályozza a szivárgást.
Stabil dimenzionalitás: A megerősítő hordozó gátolja a grafitréteg tágulását, 20-30%-kal csökkenti a hőtágulási együtthatót a hagyományos szalaghoz képest, így stabil méretet biztosít a hőmérséklet-változások mellett.
3. Alkalmazási mezők
Petrolkémia és energia: Nagy-nyomású csővezeték karimái, szeleptömítések, kompresszor dinamikus tömítések (ellenállók a nagynyomású és közegkorrózióval).
Ipari kemencék: Vákuumos kemence, magas{0}}hőmérsékletű kemenceajtó tömítések (tűrik a magas hőmérsékletet és megakadályozzák a levegő szivárgását).
Elektronika és új energia: IGBT modul hőelvezető párnák (a fokozott szilárdság elkerüli a sérüléseket); üzemanyagcellás bipoláris lemeztömítések (ellenálló gáznyomásnak).
Repülőgép: A megerősített grafitszalagot a motor csővezetékeinek tömítéseiben és a műholdas hőszabályozási alkatrészekben használják (extrém hőmérsékletekhez és nyomásokhoz alkalmazkodva).
4. Műszaki előírások
|
Paraméter |
Specifikáció |
|
|
Széntartalom |
99,0% vagy nagyobb |
|
|
Ash tartalom |
100 ppm vagy annál kisebb |
|
|
Aljzat megerősítése |
Üvegszál/Al fólia/PTFE szál |
|
|
Vastagság |
0,2–5,0 mm (testreszabható) |
|
|
Sűrűség |
1,2–1,6 g/cm³ |
|
|
Szakítószilárdság |
Nagyobb vagy egyenlő, mint 8 MPa |
|
|
Hővezetőképesség |
80–150 W/(m·K) |
|
|
Szerviz hőmérséklet (inert) |
-200-2800 fok |
|
|
Max üzemi nyomás |
30 MPa vagy annál kisebb |
